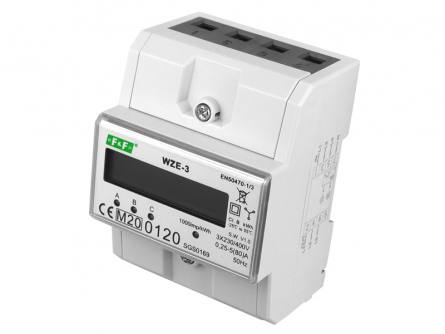

Licznik zużycia energii na szynę 3-FAZ/3-MOD LCD3x5 (45)A F&F.
- Indeks katalogowy:
- LXWZE3
- Indeks handlowy:
- ELEK-8382882
- Kod kreskowy:
- 5902431670058
- Dostępność:
- dostępny
Jednostka miary: szt
Licznik zużycia energii na szynę 3-FAZ/3-MOD LCD3x5 (45)A F&F.
Statyczny (elektroniczny) wzorcowany licznik energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Zasada działania
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED. Suma impulsów z trzech faz sygnalizowana miganiem diody LED przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
| Marka | F&F |
| Model | WZE-3 |
| Napięcie odniesienia | 3 x 230 V + N |
| Prąd bazowy | 5 A |
| Prąd maksymalny | 80 A |
| Prąd minimalny | 0,04 A |
| Dokładność pomiaru wg IEC61036 | Klasa B |
| Pobór własny licznika | <10 VA <2 W |
| Zakres wskazań | 0 - 999999,99 kWh |
| Stała licznika | (1 Wh/imp) 1000 imp/kWh |
| Sygnalizacja poboru prądu | 3 x LED czerwony |
| Sygnalizacja sczytywania | LED czerwony |
| Wyjście impulsowe SO+ SO- | Otwarty kolektor |
| Napięcie podłączenia SO+ SO- | <30 V DC |
| Temperatura pracy | -20°C ~ 55°C |
| Przyłącze | Zaciski śrubowe 16 mm2 |
| Wymiary | 4,5 modułów (75 mm) |
| Montaż | Na szynie montażowej TH-35 |
| Stopień ochrony | IP20 |
Pomimo dołożenia wszelkich starań dane techniczne oraz wygląd produktu mogą ulec zmianie
bez wcześniejszego powiadomienia.
