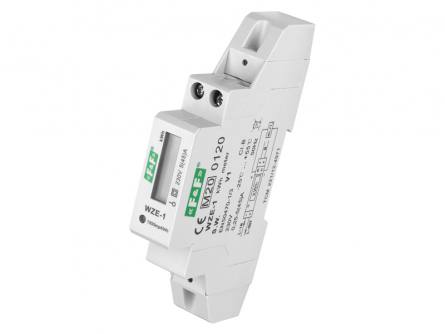

Licznik zużycia energii na szynę 1-FAZ/1-MOD LCD5(45) AF&F.
- Indeks katalogowy:
- LXWZE1
- Indeks handlowy:
- ELEK-838288
- Kod kreskowy:
- 5902431670041
- Dostępność:
- dostępny
Jednostka miary: szt
Licznik zużycia energii na szynę 1-FAZ/1-MOD LCD5(45) AF&F.
Statyczny (elektroniczny) wzorcowany licznik zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.
Zasada działania
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 kWh =10 Wh).
| Marka | F&F |
| Model | WZE-1 |
| Napięcie odniesienia | AC 230 V +/- 30% |
| Częstotliwość | 50 Hz |
| Prąd bazowy | 0,25 - 5 A |
| Prąd maksymalny | 45 A |
| Prąd minimalny | 0,02 A |
| Dokładność pomiaru wg EN50470-1/3 | Klasa B |
| Pobór własny licznika | <9 VA <0,4 W |
| Zakres wskazań | 0 - 99999,99 kWh |
| Stała licznika | (1 Wh/imp) 1000 imp/kWh |
| Sygnalizacja sczytywania kWh | LED czerwony |
| Wyjście impulsowe SO+ SO- | Otwarty kolektor |
| Stala SO+ SO- | (1 Wh/imp) 1000 imp/kWh |
| Temperatura pracy | -25°C ~ 55°C |
| Przyłącze | Zaciski śrubowe 6 mm2 |
| Wymiary | 1 moduł (18 mm) |
| Montaż | Na szynie montażowej TH-35 |
| Stopień ochrony | IP20 |
Pomimo dołożenia wszelkich starań dane techniczne oraz wygląd produktu mogą ulec zmianie
bez wcześniejszego powiadomienia.
